KOA厚膜电阻系列

RK73B 矩形片式电阻器

■特点

小型、轻量。

由于电阻器的保护膜使用了金属釉厚膜，因此耐热性、耐候性优 异。

电极为三层结构，具有稳定性和高可靠性。

对应编带、散装箱方式等各种自动贴装机。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的 铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。（除1F）

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

RK73H 矩形片式电阻器（精密级）

■特点

小型、轻量。

由于电阻器的保护膜使用了金属釉厚膜，因此耐热性、耐候性优 异。

电极为三层结构，具有稳定性和高可靠性。

对应编带、散装箱方式等各种自动贴装机。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的 铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。（除1F）

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

KOA超精密电阻 RK73G1JTTD2201F金属釉厚膜车规级贴片电阻

电阻类型：厚膜电阻 阻值：2.2kΩ 精度：±1% 功率：100mW 温度系数：±50ppm/℃ 工作温度范围：-55℃~+155℃

RK73G 矩形片式电阻器（超精密级）

■特点

是表面贴装型的金属釉厚膜电阻器。

是阻值允许偏差±0.25%、电阻温度系数±50×10?6 /K的高精度 产品。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含 的铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。

■用途

汽车电子装置、工业设备、工业测量

用于替换金属膜片式电阻器。

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

RS73 高可靠性矩形片式电阻器

■特点

是表面贴装型的金属釉厚膜电阻器。

是阻值允许偏差±0.1%～、电阻温度系数±25×10?6 /K～的高精 度产品。

可靠性试验的⊿R%为±0.2%～±0.5%的高可靠性产品。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含 的铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。

■用途

汽车电子装置、工业设备、工业测量

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

HRK73 高耐热片式电阻器

■特点

对应最高使用温度200℃的矩形片式电阻器。对应焊锡封装（镀Sn 电极品）或导电性粘接剂封装（镀Au电极品）。

由于电阻器的保护膜使用了金属釉厚膜，因此耐热性、耐候性优 异。

电极为三层结构，具有稳定性和高可靠性。

对应编带、散装箱方式等各种自动贴装机。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的 铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

XR73B?XR73H?XR73Z 基板内置用片式电阻器

■特点

由于是低背型（高度0.13～0.14mm）（typ.），因此可内置于多层接 线基板的层中间。

由于采用Cu电极，因此可进行Cu导通孔连接。

■用途

通信模块、半导体封装用基板。

智能手机、平板电脑、笔记本PC、智能可穿戴式设备等。

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134A

RK73Z 矩形跳线片式电阻器

■特点

小型，轻量。

由于电阻器的保护膜使用了金属釉厚膜，因此耐热性、耐候性优 异。

由于是三层结构电极，所以具有稳定性和高可靠性。

对应编带、散装箱方式等各种自动贴装机。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含 的铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。（除1F）

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

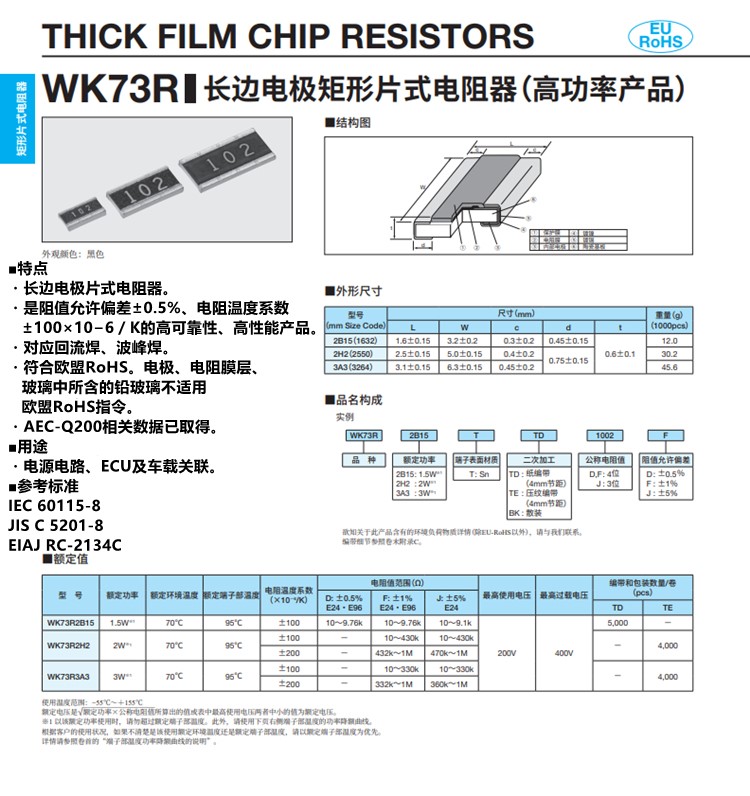

WK73R 长边电极矩形片式电阻器

■特点

长边电极片式电阻器。

是阻值允许偏差±0.5%、电阻温度系数±100×10?6 ／K的高可靠 性、高性能产品。

对应回流焊、波峰焊。

符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用 欧盟RoHS指令。

AEC-Q200相关数据已取得。

■用途

电源电路、ECU及车载关联。

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

WK73S 长边电极矩形片式电阻器

■特点

长边电极片式电阻器。

阻值允许偏差±0.5%、电阻温度系数±100×10?6 ／K的高可靠 性、高性能产品。

对应回流焊、波峰焊。

符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用 欧盟RoHS指令。

AEC-Q200相关数据已取得。

■用途

电源电路、ECU及车载关联。

■参考标准　 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

WG73 长边电极矩形脉冲片式电阻器

■特点

与长边电极片式电阻器（WK73）相比，脉冲耐压优异。

对应回流焊、波峰焊。

符合欧盟RoHS。

AEC-Q200相关数据已取得。

■用途

发动机控制装置

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134A

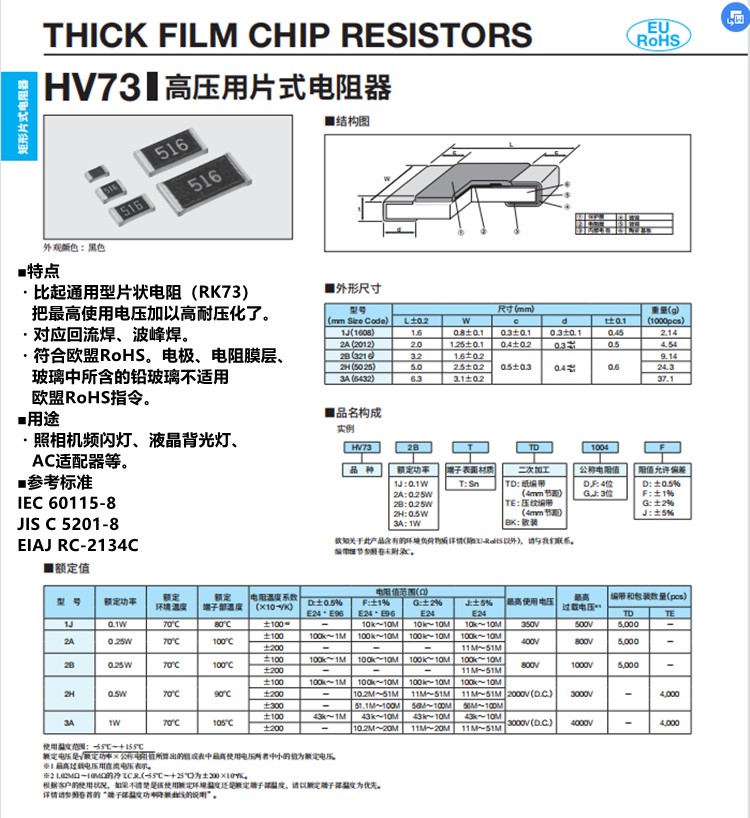

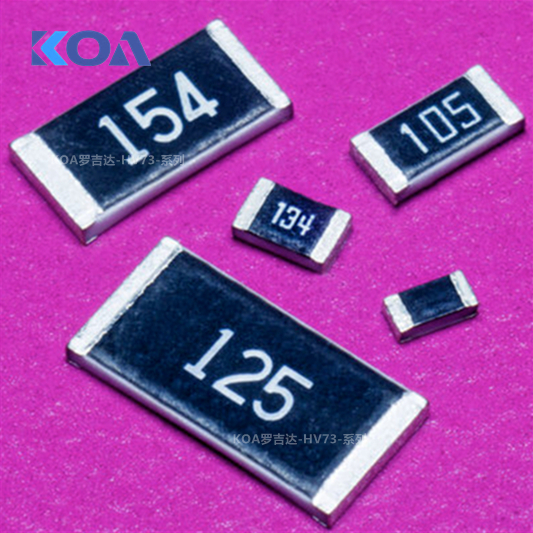

HV73 高压用片式电阻器

■特点

比起通用型片状电阻（RK73）把最高使用电压加以高耐压化了。

对应回流焊、波峰焊。

符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用 欧盟RoHS指令。 ■用途

照相机频闪灯、液晶背光灯、AC适配器等。

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

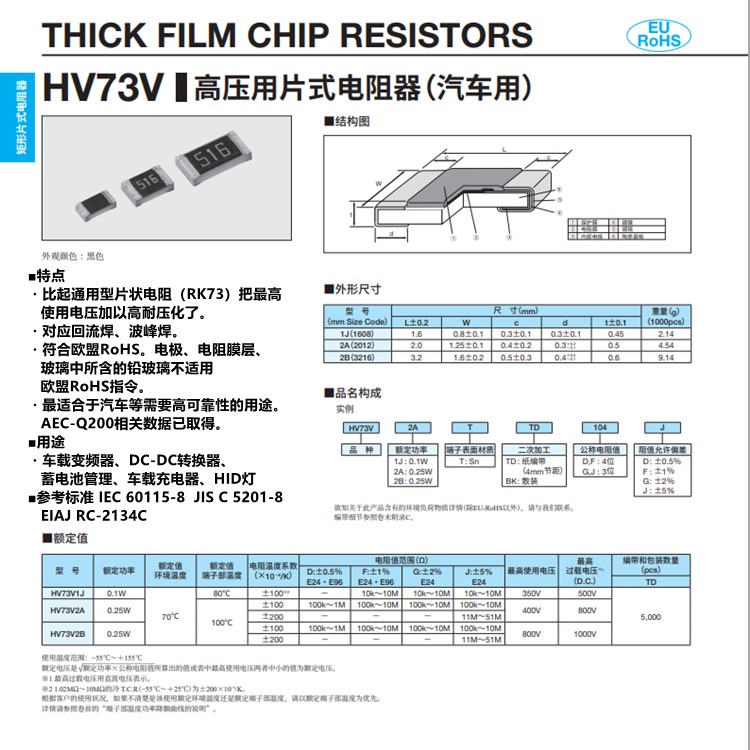

HV73V 高压用片式电阻器（汽车用）

■特点

比起通用型片状电阻（RK73）把最高使用电压加以高耐压化了。

对应回流焊、波峰焊。

符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

最适合于汽车等需要高可靠性的用途。AEC-Q200相关数据已取得。

■用途

车载变频器、DC-DC转换器、蓄电池管理、车载充电器、HID 灯

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

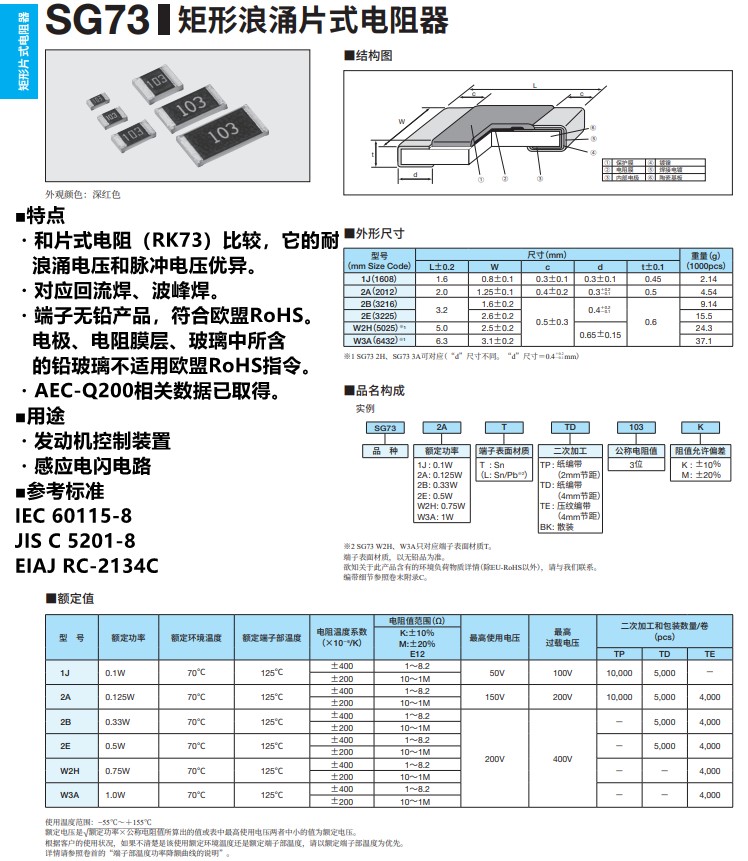

SG73 SG73S SG73PSG73G矩形浪涌片式电阻器

■特点

和片式电阻（RK73）比较，它的耐浪涌电压和脉冲电压优异。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含 的铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。

■用途

发动机控制装置

感应电闪电路

■参考标准 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

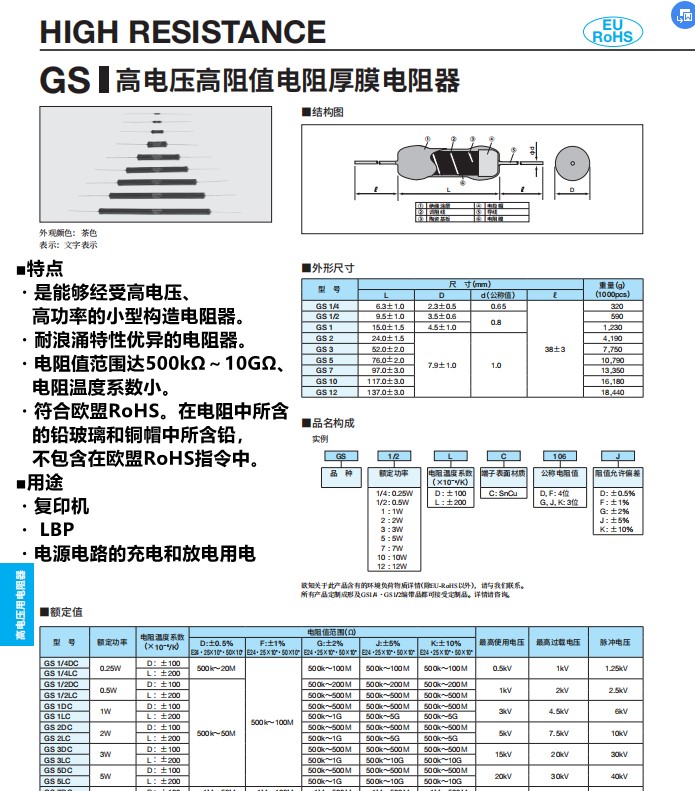

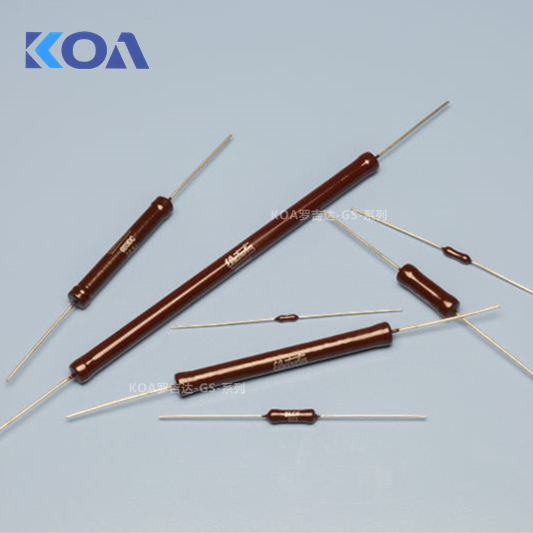

GS 高电压高阻值电阻厚膜电阻器

■特点

是能够经受高电压、高功率的小型构造电阻器。

耐浪涌特性优异的电阻器。

电阻值范围达500kΩ～10GΩ、电阻温度系数小。

符合欧盟RoHS。在电阻中所含的铅玻璃和铜帽中所含铅， 不包含在欧盟RoHS指令中。

■用途

复印机

LBP

电源电路的充电和放电用电阻

高电压的分压用电阻

RK92 高压厚膜电阻器

■特点　

是高电压电路用的高电阻值产品。

是薄型的SIP形状。

使用了相当于UL94V-0的阻燃性涂料。

由于使用了厚膜电阻（RuO2系），因此寿命和长期变化都十分稳 定。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含 的铅玻璃不适用欧盟RoHS指令。

■用途　

复印机

LBP

空调

电子微波炉

回扫变压器等高电压电路

■参考标准　 IEC 60115-1 JIS C 5201-1

RK92-L 高压厚膜电阻器

■特点

过载耐量优异的电阻器。

是薄型的SIP形状。

由于使用了厚膜电阻（RuO2系），因此寿命和长期变化都十分 稳定。

符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适 用欧盟RoHS指令。 ■用途

电源电路的充电和放电用电阻等。

■参考标准 IEC 60115-1 JIS C 5201-1

NT73 矩形片式热敏电阻器

■特点

是表面贴装型的厚膜NTC片状热敏电阻器。

比层叠型，厚度薄（1608?2012规格的0.5mm、3216规格的0.6mm）。

机械强度强、安装性优异。

电极部是焊接电镀的，安装性优异。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的 铅玻璃不适用欧盟RoHS指令。

■参考标准 IEC 60115-8 JIS C 5201-8 IEC 60539-1 JIS C 2570-1

WU73 长边电极矩形低阻值片式电阻器（低T.C.R.）

■特点　

长边电极片式电阻器。

阻值允许偏差±1%、电阻温度系数±75×10?6 /K～的高可靠性、 高性能产品。 ?对应回流焊、波峰焊。

符合欧盟RoHS。

AEC-Q200相关数据已取得。

■用途　

电源电路、ECU及车载关联。

■参考标准　 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

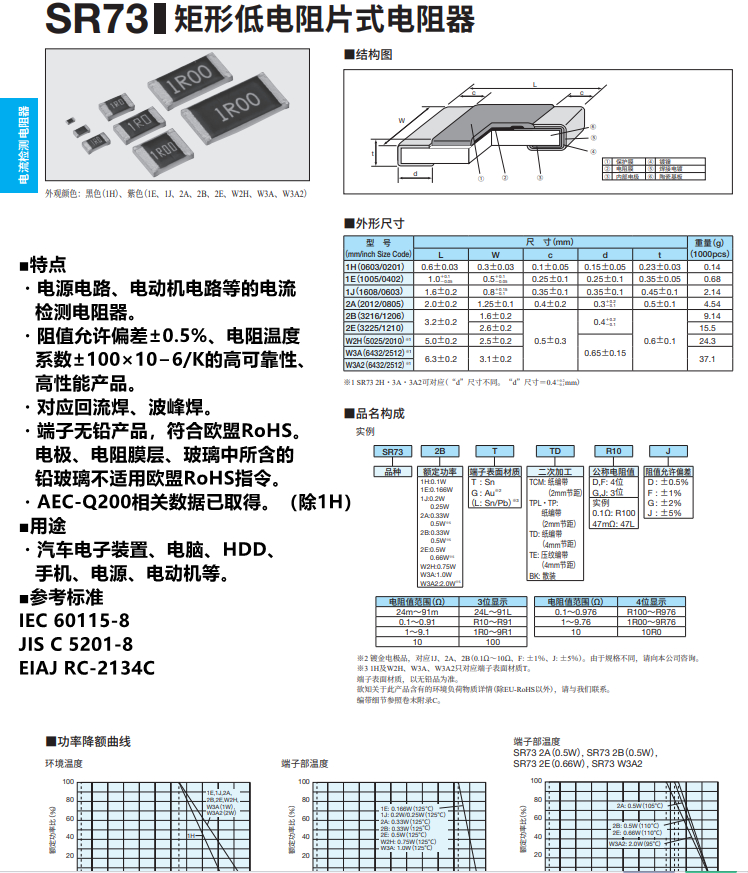

SR73 矩形低电阻片式电阻器

■特点　

电源电路、电动机电路等的电流检测电阻器。

阻值允许偏差±0.5%、电阻温度系数±100×10?6 /K的高可靠性、 高性能产品。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的 铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。（除1H）

■用途　

汽车电子装置、电脑、HDD、手机、电源、电动机等。

■参考标准　 IEC 60115-8 JIS C 5201-8 EIAJ RC-2134C

UR73 矩形低阻值片式电阻器（低T.C.R.）

■特点　

电源电路、电动机电路等的电流检测电阻器。

是低电阻值（100mΩ以下）、高精度（±1%）的电流检测用电阻 器。

是电阻温度系数±100×10?6 /K的高可靠性、高性能品。

对应回流焊、波峰焊。

符合欧盟RoHS。

■用途

电子计算机、HDD、手机、电源、电动机等。

■参考标准 IEC 60115-8 JIS C 5201-8

UR73V 矩形低阻值片式电阻器（汽车用、低T.C.R.）

■特点　

电源电路、电动机电路等的电流检测电阻器。

是低电阻值（100mΩ以下）、高精度（±1%）的电流检测用电阻 器。

是电阻温度系数±75×10?6 /K～的高可靠性、高性能品。

对应回流焊、波峰焊。

符合欧盟RoHS。

AEC-Q200相关数据已取得。

使用温度范围最高对应到155℃。

■用途　

汽车电子装置、电子计算机、HDD、手机、电源、电动机 等。

■参考标准　 IEC 60115-8 JIS C 5201-8

RKL?RKC?RKH标准厚膜网络电阻器

■特点

从小型品到大功率品，标准电路繁多。（安装高度5.08mm，6.5mm，最大10.7mm）

对应可插入自动机的装箱品（导线端子顶端是三角形切口）、编带品（TBA：全端子，TPA, TUA：3端子）。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

CR Series CR网络电阻器

■特点

采用了金属釉电阻（RuO2系），其寿命和长期变化都十分稳定。

端子的连接使用了高温焊接（无铅品），无需担心焊药熔化、断 路或者端子断开等情况。

可以减少部件数量和部件插入工时。

全部是可以定制的产品。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所 含的铅玻璃不适用欧盟RoHS指令。
